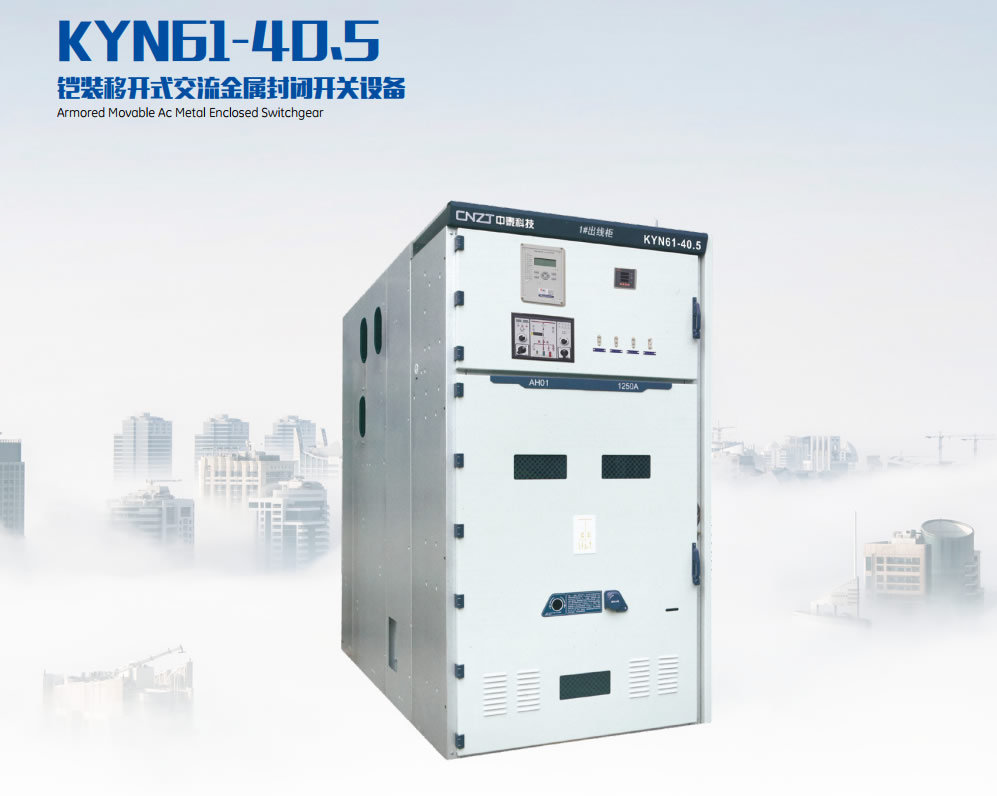

概述 KYN61-40.5鎧裝移開式交流金屬封閉開關設備(以下簡稱開關設備)。其主要特點是柜內配用新型全絕緣真空斷路器，柜體采用組裝結構，提高了產品外觀品質和手車與柜體的配合精度，手車推進拉出十分輕便，保證互換，并能迅速組織生產、裝配，及時交貨，提高裝配所需占地面積的利用率，易于形成批量生產的優點。 可實現閉門操作。其各項正常操作，包括斷路器分合閘，斷路器手車推到工作位置和退出到試驗/隔離位置，以及接地開關的分合閘，都能在斷路器室門關閉的條件下進行。 本產品符合：GB3906-2006《3-35KV交流金屬封閉開關設備和控制設備》、GB/11022-2011《高壓開關設備和控制設備標準的共用技術要求》、lEC60298：1990《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》標準。本產品用于40.5kV三相交流50Hz電力系統中，做為發電廠、變電所及工礦企業的配電室接受與分配電能之用，具有控制、保護和監測等功能。除廣泛用于一般電力系統外，還可使用于頻繁操作的場所。使用環境條件符合GB3906《3～35kV交流金屬封閉開關設備和控制設備》所規定的正常使用環境條件。 |
|

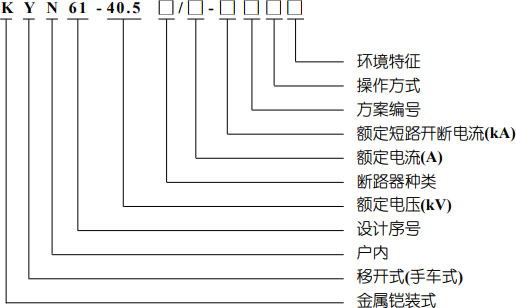

型號含義
正常使用環境 ● 環境溫度: -15℃~+40℃; ● 海拔高度: 不超過1000m; ● 空氣相對濕度: 日平均值不大于95%,月平均值不大于90%; ● 地震烈度:不超過8度; ● 沒有腐蝕性或可燃性氣體、水蒸氣等明顯污染的場所。 注:超出上述正常使用條件時，用戶可與制造廠協商。 |
開關柜主要技術參數
|
序號 |
項目 |
單位 |
數據 |
|
|
1 |
額定電壓 |
kV |
40.5 |
|
|
2 |
額定絕緣水平 |
雷電沖擊耐壓(全波) |
kV |
185 |
|
工頻耐壓(1min) |
95 |
|||
|
3 |
額定頻率 |
Hz |
50 |
|
|
4 |
額定電流 |
A |
630、1250、1600 |
|
|
5 |
額定短路開斷電流 |
kA |
20、25、31.5 |
|
|
6 |
額定短路開合電流(峰值) |
kA |
50、63、80 |
|
|
7 |
額定峰值耐受電流 |
kA |
50、63、80 |
|
|
8 |
額定短路耐受電流(4S) |
kA |
20、25、31.5 |
|
|
9 |
外殼防護等級 |
|
IP4X |
|
|
10 |
外形尺寸(寬*深*高) |
ZN85-40.5真空斷路器 |
mm |
1400x2800x2600 1400x2950x2600 |
|
SF6斷路器柜 |
||||
|
11 |
重量(斷路器柜) |
|
2600 |
|
|
其中手車重 |
六氧化手車 |
Kg |
350 |
|
|
ZN85-40.5真空手車 |
400 |
|||
斷路器主要技術參數
|
序號 |
項目 |
單位 |
數據 |
|
|
ZN85-40.5 |
||||
|
1 |
額定電壓 |
kV |
40.5 |
|
|
2 |
額定絕緣水平 |
雷電沖擊耐壓(全波) |
kV |
185 |
|
工頻耐壓(1min) |
95 |
|||
|
3 |
額定頻率 |
Hz |
50 |
|
|
4 |
額定電流 |
A |
630、1250、1600 |
|
|
5 |
額定短路開斷電流 |
kA |
20、25、31.5 |
|
|
6 |
額定短路開合電流(峰值) |
kA |
50、63、80 |
|
|
7 |
額定峰值耐受電流 |
kA |
50、63、80 |
|
|
8 |
額定短路耐受電流(4S) |
kA |
20、25、31.5 |
|
|
9 |
固定分閘時間 |
S |
≤0.07 |
|
|
10 |
合閘時間 |
S |
電磁機構≤0.2 |
|
|
彈簧機構≤0.1 |
||||
|
11 |
額定操作順序 |
|
分-0.3s-合分-180s-合分 |
|
|
12 |
機械壽命 |
次 |
10000 |
|
斷路器柜一次隔離插頭YCT-1600主要技術參數
|
序號 |
項目 |
單位 |
數據 |
|
1 |
額定電流 |
A |
630、1250、1600 |
|
11 |
接觸電阻 |
μΩ |
<50 |
|
12 |
額定允許升溫 |
℃ |
65 |
開關設備結構分為柜體、手車兩大部分。柜體結構按功能特征可分為繼電器、儀表室、斷路器室、電纜室和母線室四部分，各部分以接地的金屬隔板分隔。其 外殼防護等級為IP4X；斷路器室門打開，斷路器手車處于斷開/試驗位置時防護等級為IP2X。本開關設備具有電纜進出線、架空進出線、母線聯絡、隔離、電壓 互感器、避雷器等一次接線方案。該開關設備采用復合絕緣。主回路采用絕緣母線，相鄰柜間用母線套管隔開，能有效地防止事故蔓延，同時對主母線起到輔助支撐作用。電纜室里裝有電流互感器，接地開關等，寬裕的空間條件便于多根電纜的連接。
外殼及其他：
柜體采用覆鋁鋅板或優質冷軋鋼板經數控扳金加工成形后，用高強度螺栓螺 母和鉚螺母連接而成，構件表面采用噴塑或鍍鋅工藝；開關設備各功能小室均采用金屬隔板封隔，并設有獨立的壓力釋放通道；可配用ZN85-40.5真空斷路器，滿足不同用戶的需求。斷路器、接地開關等操作均可在高壓室門關閉情況下進行，即可實現關門操作；采用熱縮絕緣材料及環氧涂覆的絕緣手段，優化電極結構，使柜體結構緊湊，縮小占地面積：

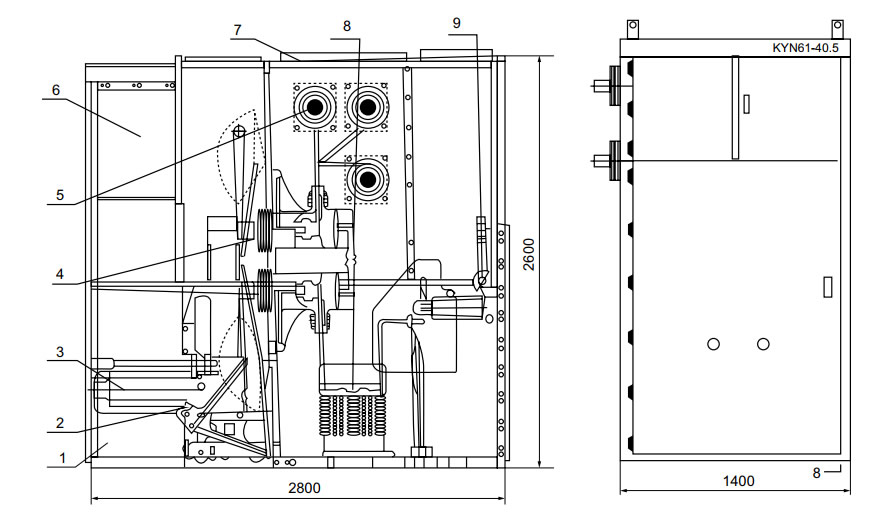

開關設備結構圖
1、殼體、 2、活門支架、 3、斷路器手車、 4、觸頭盒、 5、母線套管 6、儀表室、 7、泄壓裝置 、8、電流互感器、 9、接地開關

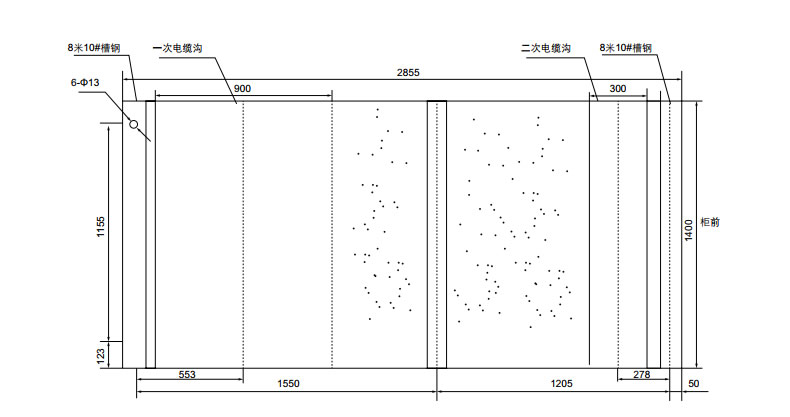

注：一次主電纜溝深度系按單根塑料電纜設計，當采用油浸電纜時，電纜溝應適當加深。
訂貨時應提供下列資料：
1、主結線方案編號及單線系統圖，排列圖及平面布置圖
2、二次接線圖，端子排列圖，若無端子排列圖則按制造公司端子排列圖
3、開關設備的電器元件的型號、規格、數量
4、電氣設備匯總表
5、需要母線橋(兩列柜間母線橋和墻柜間母線橋)時需提供跨距和高度尺寸
6、開關設備使用在特別環境條件時在訂貨時提出 7、需要其它或超出規定附件供應時提出種類和數量
